拆裝實驗用大型減速器
瀏覽： 發布日期：2020-09-02
一、減速器制作及用材：
拆裝減速器制作材料除標準件外，全部用優質鋁合金精加工制作而成，傳動齒輪用滾齒機加工。精度高、配合正確、傳動靈活，減速器外殼表面進行烤漆處理。產品精久耐用，全鋁減速器我廠獨家生產歷史已有多年。
拆裝減速器制作材料除標準件外，全部用優質鋁合金精加工制作而成，傳動齒輪用滾齒機加工。精度高、配合正確、傳動靈活，減速器外殼表面進行烤漆處理。產品精久耐用，全鋁減速器我廠獨家生產歷史已有多年。
二、減速器功能及特點：
①、 本系列大型拆裝減速器專供學生作拆裝實驗用，為設計和測量零件尺寸和繪制正確零部件及裝配圖提供了實物依據。
②、 該系列產品品種齊全、尺寸合適、重量輕、設計結構合理牢固。
③、 減速器附件類型多，開擴了學生的視野。
|
編號
|
名 稱
|
單位
|
數量
|
參數及尺寸
|
|
1
|
拆裝用雙級同軸式圓柱齒輪減速器
|
臺
|
1
|
m=3 Z1=22 Z3=78 Z2=26 Z4=82 ɑ=20° β=15°a=160.5 i=11.1818 h=159mm 外形尺寸:560㎜×420㎜×350㎜ 重量:24.8KG （全部鋁制）
|
|
2
|
拆裝用雙級展開式圓柱齒輪減速器
|
臺
|
1
|
Z1=16 Z2=47 m=3 Z3=27 Z4=68 а1=99 ɑ=20°β15°а2=147 i=7.398 h=146mm 外形尺寸:535㎜×330㎜×294㎜ 重量:21KG （全鋁制）
|
|
3
|

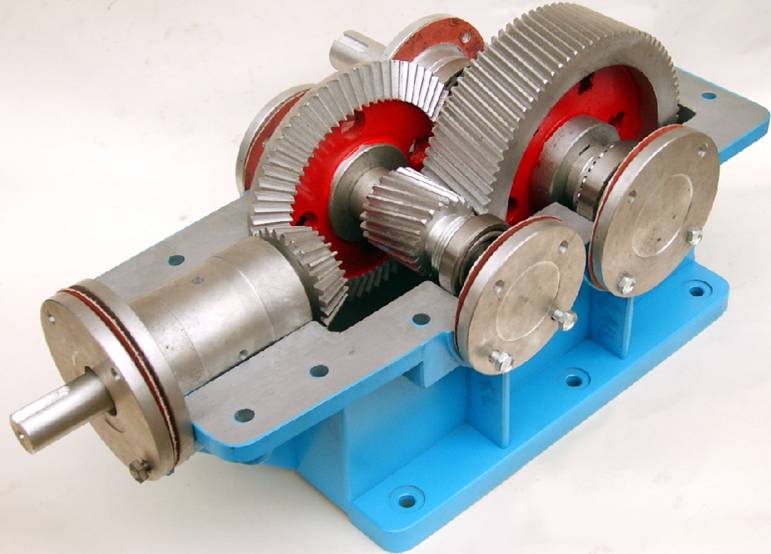

拆裝用雙級圓錐圓柱齒輪減速器
|
臺
|
1
|
m=3 Z1=20 Z2=50 Z3=16 Z4=68 i=10.625 h=141mm a=130.5 β=15°
外形尺寸:550㎜×460㎜×360㎜ 重量:20KG （全部鋁制）
|
|
4
|
拆裝用單級圓錐齒輪減速器
|
臺
|
1
|
m=3 Z1=20 Z2=60 ɑ=20°β15°i=3 h=129mm
外形尺寸:500×350×315 重量:15.5KG （全鋁制）
|
|
5
|
拆裝用單級圓柱齒輪減速器
|
臺
|
1
|
m=3 Z1=72 Z2=29 ɑ=20°β=15°a=158 i=2.49 h=151mm
外形尺寸:450㎜×400㎜×340㎜ 重量:17.5KG （全部鋁制）
|
|
6
|
拆裝用蝸輪蝸桿減速器
|
臺
|
1
|
z1=1 q=12 z2=45 m=4㎜ i=45 H=163
外形尺寸：420㎜×320㎜×400㎜ 重量 15.5KG （全部鋁制）
|
|
7
|
拆裝用新型結構單級圓柱齒輪減速器
|
臺
|
1
|
m=2 Z1=25 Z2=75 i=3 h=120
外形尺寸：420㎜×320㎜×400㎜ （全鋁制）
|
|
8
|
拆裝用雙級分流式圓柱齒輪減速器
|
臺
|
1
|
m=3 Z1=16 Z2=47 Z3=27 Z4=68 i=7.398 а1=99 ɑ=20° h=146mmа2=147 β15°
外形尺寸:540㎜×360㎜×320㎜ 重量:24.5KG （全部鋁制）
|
BCJSX-C型系列 拆裝實驗用大型減速器
訂貨須知：
一、① 拆裝實驗用大型減速器,減速器拆裝模型的產品名稱與型號;② 拆裝實驗用大型減速器,減速器拆裝模型的規格;③拆裝實驗用大型減速器,減速器拆裝模型是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的拆裝實驗用大型減速器,減速器拆裝模型的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.mmswrw.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
